埃科光電深耕機器視覺領域，面對鋰電池極片制造、電芯合成、模組PACK各制程，通過線陣相機、面陣相機、2.5D光度立體成像系統及毛刺檢測單元相機等創新產品，構建起覆蓋鋰電全流程的視覺檢測解決方案。

鋰電全流程檢測產品

一、線陣相機

在在鋰電前工序極片段檢測中，運用最廣泛的當屬4K/8K/16K分辨率的線陣相機。?？凭€陣相機產品型號齊全，提供黑白/彩色、單線/TDI、紅外/紫外多種類型可選，配置Camera Link或萬兆網接口，實現高速圖像傳輸。

高分辨率無盲區

采用埃科高分辨率線陣相機多機位部署，可輕松應對大幅寬極片檢測；部分相機應用多線時間延遲積分（TDI）技術，響應度高、動態范圍寬，可在高行頻下確保成像質量。

算法加持提效率

?？葡鄼C(jī)集成多種ISP圖像算法，支持平場校正、像素合并、ROI等功能，確保獲取高質量成像，減少工控機運算負荷，滿足實時輸出需求。

多元方案降成本

在鋰電池極耳與極片外觀檢測中，可應用埃科分時頻閃檢測方案同時檢測極片與極耳的露銅、折痕等缺陷。該方案采用單臺曝光分時線陣相機（如PL8KCL-50KX），搭配多角度頻閃光源，利用相機分時控制技術，實現單次掃描獲取多個光場圖像信息，具有節約硬件成本、減小多工位布局空間、提高成像效率、降低圖像處理難度等優勢。

應用場景

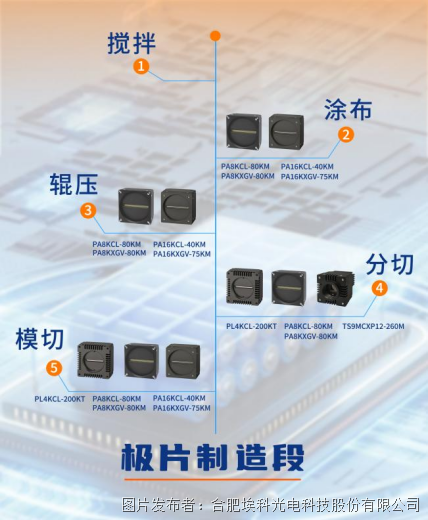

線陣相機通常應用于鋰電制程前段的涂布、輥壓、分切、模切等工藝段，檢測內容包括極片表面瑕疵及尺寸測量；中、后段制程可應用在卷繞、疊片、電芯外觀檢測、涂膠外觀檢測、Busbar焊接外觀檢測等。

應用效果

極片外觀檢測

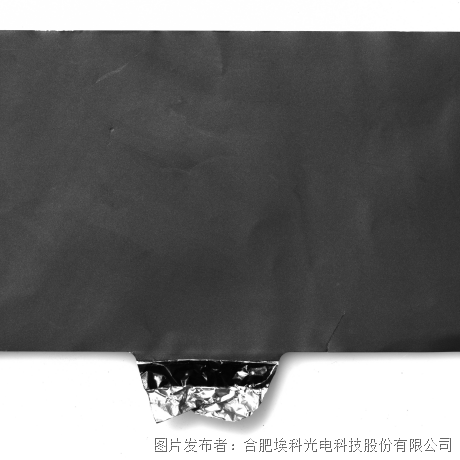

極耳外觀檢測

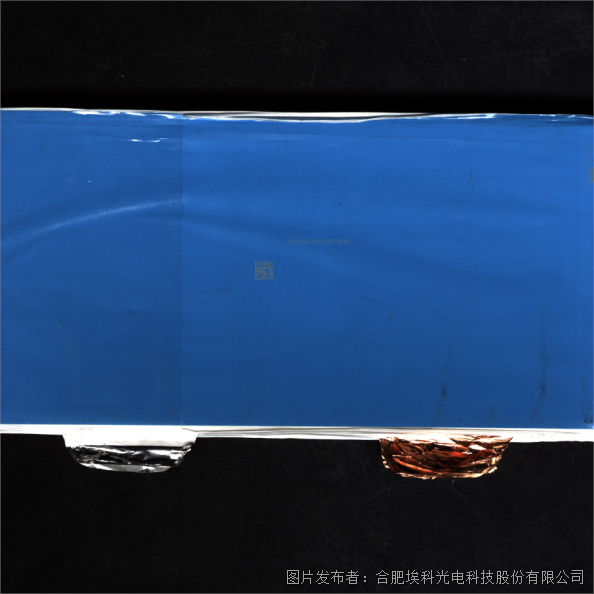

 裸電芯外觀檢測

二、UA系列小面陣相機

鋰電行業中后段制程通常采用小面陣相機用于視覺定位，并采用全局快門面陣相機高速飛拍復檢組裝效果。?？芔A系列小面陣相機分辨率齊全，覆蓋100萬-2000萬像素，無損壓縮模式下效率成倍提升，內置多重圖像算法，助力視覺應用更加便捷高效。

結構緊湊高集成

UA系列小面陣相機機身結構緊湊、設計輕巧，并且支持四面安裝，易于部署集成，能夠充分發揮機器“慧眼”作用。

功能多元易上手

該系列相機內置缺陷像素校正、平場校正、顏色校正、查找表、像素合并、降噪等算法，通過對原始圖像信號進行處理和優化，以提高圖像質量；還支持序列控制、自動曝光、自動白平衡、事件觸發、Chunk、Burst觸發等高級功能。

應用場景

?？芔A系列小面陣相機曝光時間短，輕松捕捉高速動態畫面，呈現卓越的成像效果，廣泛適用于鋰電池各制程中的引導定位，例如PACK上蓋抓取視覺引導應用、電芯定位抓取應用等。部分全局快門相機還適用于高速飛拍應用，例如電芯尺寸測量、外觀檢測等，是樣樣精通的“多面手”。

三、2.5D光度立體成像系統

電芯表面瑕疵類型多，不僅有表面劃痕、破損、褶皺等明顯瑕疵，也會有微小的氣泡、凸起、凹坑等難以察覺的微弱缺陷。?？?.5D光度立體成像系統可準確判斷電芯各類瑕疵，有效提高檢測效率。

算法強大高效

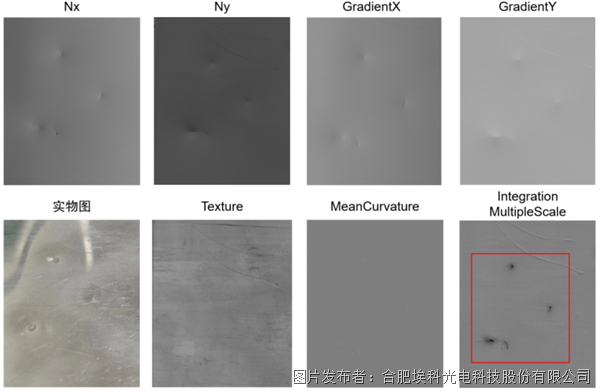

?？?.5D線陣光度立體成像系統預設十余種不同的算法結果圖，每一種都專為捕捉特定的圖像特征而設計，從各個角度精準呈現出物體表面的微小瑕疵；還支持用戶根據具體的檢測需求調整算法，從而輸出定制化的圖像，拓寬在不同應用場景中的適用性。

圖像處理流暢

相機內部集成?？谱匝泄舛攘Ⅲw算法，對圖像數據進行實時計算和分析，大幅減輕上位機的計算負擔，保障了圖像處理的速度和準確性，延遲低至微秒級，滿足生產線上高速、連續的檢測要求。

光源方案豐富

針對不同檢測項目，?？乒舛攘Ⅲw成像系統支持配置不同的光源方案，可選擇多分區穹頂光源、4分區條形光源及8分區環形光源，確保全方位呈現瑕疵形態。

應用場景

?？?.5D線陣光度立體成像系統廣泛應用于缺陷特征小，且存在表面反光問題的外觀檢測，例如電芯外觀檢測、藍膜外觀檢測、頂蓋外觀檢測等，搭配近紅外光源還可檢測藍膜下異物，全方位保障電池生產的安全和質量。

應用效果

 頂蓋檢測-防爆閥凹陷

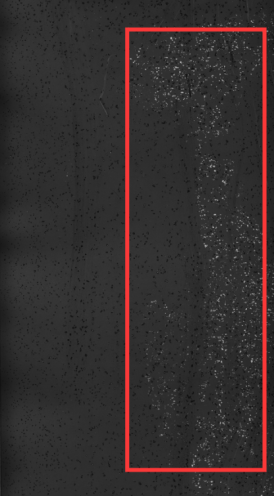

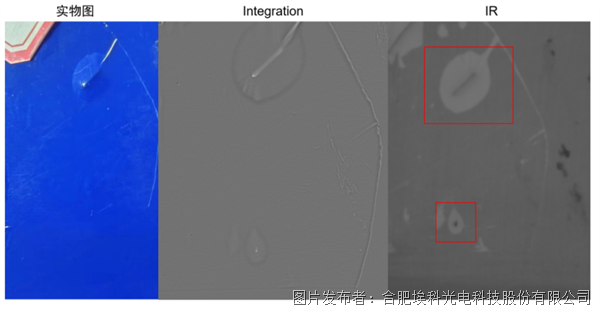

 藍膜檢測-藍膜下異物

 鋁殼外觀檢測-凹坑

四、毛刺檢測單元相機

在分切、模切、卷繞等工藝段，需對極片毛刺進行在線檢測，針對這一應用場景，?？乒怆娡瞥隽嗣虣z測單元相機，不僅速度精度高，還集成了自動ROI、拼圖輸出、信號合并等智能功能，實現鋰電池毛刺高速在線檢測。

多樣化選型

產品類型多樣，提供280萬/900萬/1200萬/2500萬分辨率相機，搭配Camera Link、CoaXPress、萬兆網數據接口，可適配不同幅面檢測場景，滿足客戶定制化需求。

超高速捕捉

滿分辨率下最高幀率可達409fps，開啟ROI之后進一步提升幀率，動態鎖定高清圖像，精準捕捉高速產線中的微米級毛刺缺陷，滿足鋰電生產高效高質需求。

智能化功能

開啟自動ROI功能，可自動追蹤毛刺，讓極片始終位于圖像中心，提升檢測效率；搭配?？茍D像采集卡可實現多張圖像拼接輸出功能，便于算法一次性識別，提高算法檢測效率；還提供信號合并、相機延遲曝光等功能。

應用場景

?？泼虣z測相機擁有超高幀率性能，ROI后可以進一步提高最大幀率，適用于檢測端面毛刺及平面毛刺，可在120m/min產線速度下穩定、清晰成像。

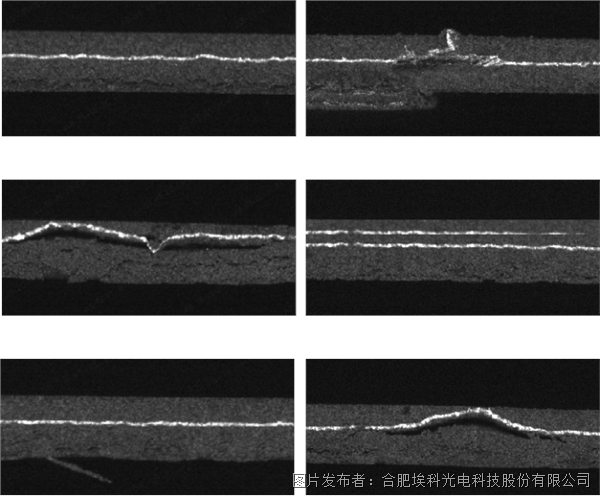

應用效果
