1方案概述

AP6ACO5ZCW20-EVM是一款可調頻同步DC-DC降壓控制器，采用高集成度設計，外部元器件極少，既能簡化電路板布局，又能縮小空間占用，是分布式電源架構的理想選擇。

圖1 AP6ACO5ZCW20-EVM參考板

如圖1所示，該評估板選用科達嘉自主研發的大電流電感CSCF3218-6R8MC作為核心儲能轉換元件，其高飽和電流、低阻抗、低溫升的電氣特性，可廣泛適配以下場景：

●通用型DC-DC電源轉換

●汽車信息娛樂系統

●電信系統與分布式電源系統

●家用音頻及消費類電子產品

●FPGA, DSP, ASIC供電電源

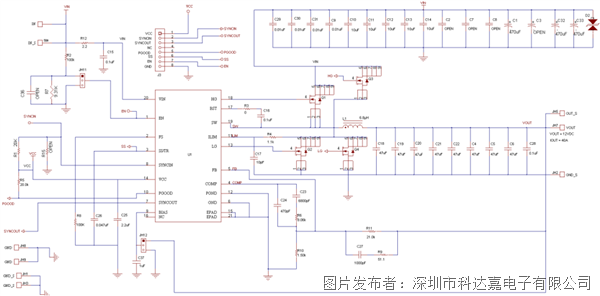

圖2 同步降壓拓?fù)潆娐穲D

2效率測試：電感特性賦能優異表現

1. 測試條件

   輸入電壓Vin： 24V - 100V（覆蓋工業級電源常見場景）

   輸出電壓Vout：12V（匹配工業設備常用輸出規格）

   主電感L：6.8μH（科達嘉CSCF3218-6R8MC，精準匹配參考設計需求）

   開關頻率Fsw：100kHz

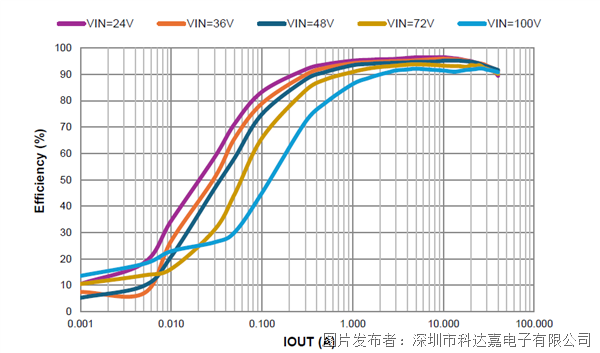

圖3 轉換效率圖

圖4 部分BOM清單

2. 測試結果及關聯分析

測試顯示，AP6ACO5ZCW20-EVM評估板憑借Diodes AP6ACO5ZCW20降壓控制器、兩款高性能開關管（DMT15H017LPS & DMT12H007LPS），以及科達嘉CSCF3218-6R8MC電感的協同作用，展現出卓越轉換效率：在較小占空比（較大壓差）的重載場景下，效率持續穩定在90%以上，峰值效率高達97%。這一成績與CSCF3218-6R8MC的核心特性直接相關，凸顯了電感對參考設計性能的關鍵支撐作用。

3高性能電感器助力工業電源效率升級

AP6ACO5ZCW20-EVM參考設計選用的大電流電感CSCF3218-6R8MC由科達嘉公司自主研制。產品特點如下：

1. 產品核心特點

   ●低磁損：減少能量轉換過程中的磁能損耗，是參考設計實現97%峰值效率的核心保障，契合工業電源節能需求；

   ●極低直流電阻：降低導通損耗與溫升，確保重載場景下效率穩定在90%以上，延長產品使用壽命；

   ●良好磁屏蔽：抗電磁干擾能力強，保障參考設計在復雜工業電磁環境中穩定工作；

   ●輔助端子設計：提升抗振性，適配工業、汽車電子等嚴苛場景，保障效率持續穩定。

2. 關鍵電氣特性

電感值6.8μH，精準匹配參考設計，為效率穩定提供基礎；

飽和電流55A、溫升電流50A，支撐重載、寬輸入場景穩定工作，避免效率衰減；

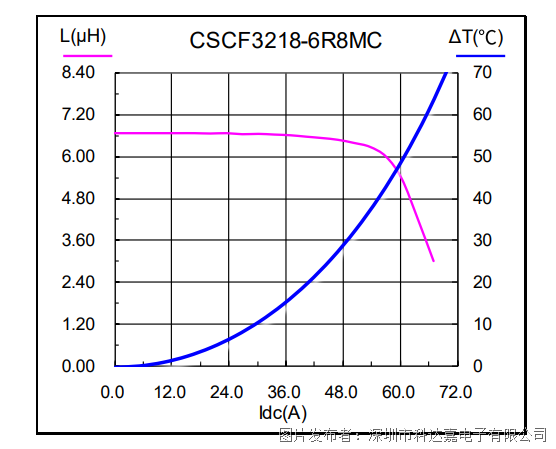

電流曲線

溫度穩定性優異：-40℃~+125℃可持續工作，適配極端工業環境，保障性能不衰減。

3. 環保標準

符合RoHS，REACH，無鹵等環保要求。適配出口及高端產品需求，降低客戶端合規成本。

4. 結語科達嘉CSCF3218系列大電流電感，憑借低磁損、極低直流電阻、高飽和電流等核心優勢，成為Diodes AP6ACO5ZCW20-EVM參考設計的優選主電感，助力其實現97%峰值效率及重載場景90%以上的穩定效率。該系列電感的扁平線工藝、良好磁屏蔽及高穩固設計，能夠有效解決工業電源高效、抗干擾、高可靠的核心痛點，適配多領域大功率需求。

結合科達嘉25年的電感研發經驗、穩定的批量生產能力及定制化服務，CSCF3218系列不僅為該參考設計提供了可靠的核心支撐，也能為工業電源效率升級、小型化集成提供高性價比、高可靠性的電感解決方案，體現了科達嘉在大電流電感領域的技術實力與核心競爭力。

CSCF3218-6R8MC已實現批量生產，交期4-6周，可匹配客戶端量產需求；如需詳細參數、完整測試數據或樣品測試，可訪問科達嘉官網或咨詢銷售人員。

為滿足電源轉換領域?qū)﹄姼挟a(chǎn)品大電流、大功率、低損耗、高可靠性等設計需求，科達嘉設計開發了多個系列的大電流電感。如：CSBX、CPEX、CPCFA、CSCF、CPCF等多個系列，廣泛應用于電力電子轉換方案設計中。
