CK-LR08-E00是一款基于射頻識別技術的低頻RFID標簽讀卡器，讀卡器工作頻率為134KHZ，支持對FDX-B等符合ISO11784/85國際標準協議格式標簽的讀取。

讀卡器同時支持標準工業通訊協議ModBus TCP和自定義協議(Free Procotol)，方便用戶通集成到PLC等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期主題：圍繞CK-LR08-E00產品的MODBUSTCP通訊協議與匯川H5U系列PLC進行通訊配置說明

準備階段

l 編程軟件：AutoShop

l 工業RFID讀寫器：CK-LR08-E00

l PLC型號：H5U

l 通訊協議：MODBUSTCP

l 連接方式：以太網

1、讀卡器IP配置

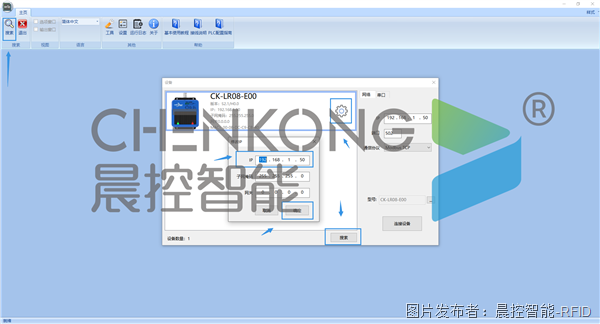

打開RFID_TOOL軟件

搜索出來設備，點擊齒輪，修改ip，確定保存

2、添加配置

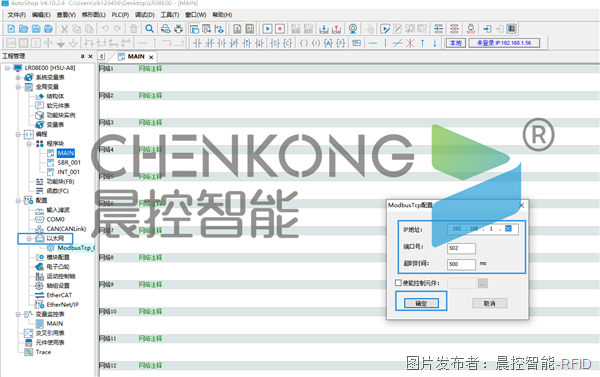

PLC程序中在以太網添加配置

填寫設備IP地址，端口號502；

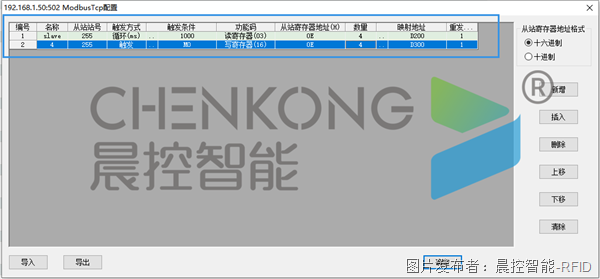

3、配置通訊數據

分別建立讀取和寫入數據

地址設置為0E開始，數量4

讀取可以設置為循環讀取或觸發（案例是循環）

寫入設置為觸發；

4、下載配置完成連接

下載程序到plc，運行plc

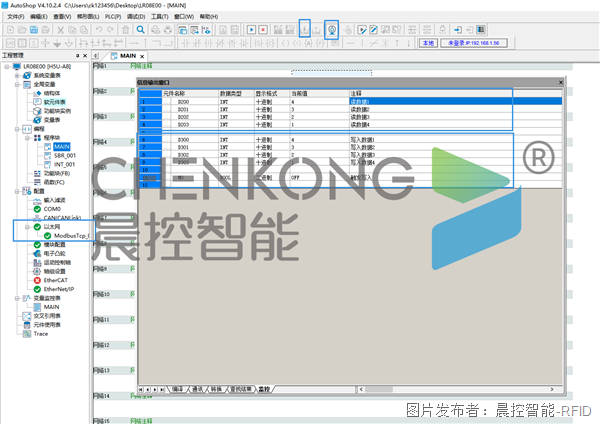

監控D200數據可以看到有標簽時會讀取到數據

將寫入數據放到D300開始里面，再觸發M0即可寫入數據進去；
