在工業自動化領域，液位檢測是過程控制中最基礎、同時也是最關鍵的環節之一。尤其是在涉及易燃、易爆介質的工況中，液位開關不僅承擔著“測量”的職責，更直接關系到裝置安全、人員安全以及整個生產系統的穩定運行。在眾多點位式液位檢測儀表中，音叉液位開關因結構成熟、工作機理清晰、長期穩定性好，被廣泛應用于各類工業現場。

然而，隨著石油化工、煤化工、精細化工、能源儲運等行業的快速發展，生產過程日益向高自動化、高能量密度、高危險性方向演進，普通型音叉液位開關在爆炸性危險區域中的應用逐漸暴露出局限性。防爆型音叉液位開關，正是在這一背景下成為工業現場不可或缺的重要設備。

一、音叉液位開關的工作原理與基礎應用

音叉液位開關屬于典型的點位式液位檢測儀表，其核心原理是機械振動特性變化檢測。當音叉處于空氣或氣相中時，振動頻率保持在穩定狀態；當被液體或高密度介質覆蓋后，音叉振動受到阻尼影響，頻率與振幅發生明顯變化，電子模塊據此判斷介質是否到達設定液位，并輸出穩定的開關信號。

由于音叉液位開關基于機械振動狀態變化進行檢測，其測量機理不依賴介質的電導率、介電常數、顏色或透明度，也不需要對介質進行任何標定補償。同時，該類儀表對現場常見的泡沫附著、液面波動、攪拌擾動以及工藝壓力變化具有較強的適應能力，在穩定性和重復性方面表現突出。

正因如此，音叉液位開關在多種工業過程控制場景中得到了長期、廣泛的應用，典型行業包括：

? 水利與環保工程：用于水池、水箱、污水處理單元的高低液位報警與聯鎖控制

? 化工過程液位控制：適用于反應釜、緩沖罐及中間儲槽等工藝節點

? 食品與飲料生產：滿足對衛生性、可靠性和連續運行的要求

? 制藥及生物工程：適合對過程穩定性和設備一致性要求較高的應用場合

? 一般工業儲罐與容器：用于各類液體介質的限位檢測與溢流防護

在非爆炸性環境中，普通型音叉液位開關已經能夠滿足大多數工況需求，體現出性能穩定、可靠性高、維護量低等優勢。

二、爆炸性危險環境對液位檢測的特殊要求

在涉及易燃、易爆介質的工業場所，如原油、汽油、溶劑、LNG、酒精、輕烴類化學品的儲存與輸送過程中，現場環境往往同時具備以下特征：

? 易燃易爆氣體或蒸汽長期存在

? 設備啟停頻繁，靜電、瞬態能量不可忽視

? 對儀表電氣安全等級要求極高

? 安全法規與認證體系嚴格

在此類場合，任何可能產生電火花或高溫表面的設備，都可能成為引發爆炸的潛在點火源。普通型音叉液位開關由于未進行防爆設計和認證，無法滿足相關安全規范，存在嚴重的應用風險，因此被嚴格限制或禁止使用。

三、防爆音叉液位開關的技術核心

防爆音叉液位開關并非簡單“加厚外殼”，其本質是通過系統性的安全設計，將點火能量控制在危險介質無法被引燃的范圍內。目前工業現場最主流、最可靠的防爆技術路線主要包括：

1. 本質安全型（Ex ia）

本安型防爆的核心思想是能量限制。通過電路設計，將電壓、電流和儲能嚴格限制在安全閾值以下，即使在正常運行或單一故障條件下，也不足以點燃爆炸性混合物。

特點包括：

? 適用于 Zone 0 / Zone 1 等高危險區域

? 安全等級高，系統級風險低

? 需配合本安電源或安全柵使用

2. 隔爆型（Ex d）

隔爆型通過高強度金屬外殼，將可能產生火花或高溫的部件完全封閉。即便內部發生爆炸，也不會向外部環境傳播火焰或能量。

特點包括：

? 結構堅固，抗環境能力強

? 適用于高機械應力場合

? 對安裝和維護規范要求較高

四、防爆音叉液位開關的應用范圍拓展

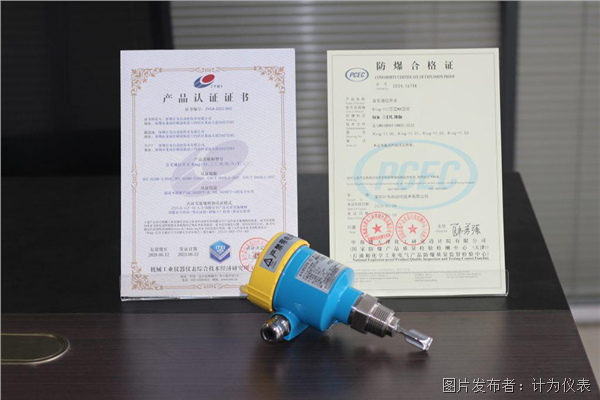

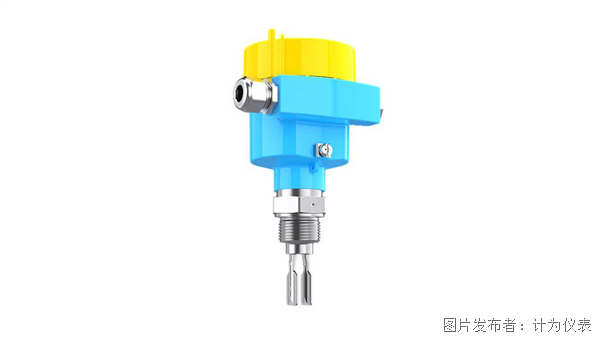

以 Ring-11 防爆音叉液位開關 為代表，深圳計為自動化 針對爆炸性危險區域的實際工況需求，對產品結構、電路系統及能量控制進行了系統化防爆設計，并通過多種防爆型式認證。該產品可提供以下防爆配置方案：

? 本質安全型防爆（氣體）： Ex ia IIC T1…T6 Ga 通過對電路能量進行嚴格限制，使設備在正常運行及規定故障條件下均不具備點燃爆炸性氣體混合物的能力，適用于 Zone 0、Zone 1 等高危險區域。

? 隔爆型防爆（氣體）： Ex db IIC T6…T1 Gb 采用高強度隔爆外殼結構，將可能產生火花或高溫的部件完全封閉，即使內部發生爆炸，也不會向外部危險環境傳播能量，適用于 Zone 1、Zone 2 區域。

? 氣體 / 粉塵雙防爆型： Ex db IIC T6…T1 Gb + Ex tb ⅢC T440℃…T80℃ Db 同時滿足爆炸性氣體與可燃性粉塵環境的安全要求，適用于石油化工、煤化工、能源儲運及存在粉塵沉積風險的復雜工況。

通過多防爆型式的組合認證，Ring-11 防爆音叉液位開關能夠覆蓋更廣泛的危險區域等級和介質類型，為工程設計提供更高的選型靈活性和系統安全冗余。

用戶可根據工況風險等級、系統架構和現場規范，靈活選擇合適的防爆形式。

在此基礎上，防爆音叉液位開關的應用范圍得到顯著拓展，典型場景包括但不限于：

? 原油、成品油及化工液體儲罐

? 汽油、柴油、潤滑油罐區

? LNG 液化天然氣儲運管線

? 易燃溶劑反應釜與緩沖罐

? 石油化工裝置的高危液位聯鎖點

在這些應用中，防爆音叉液位開關不僅承擔液位檢測功能，更常作為安全聯鎖系統的重要組成部分，直接參與防溢流、防干轉、防泄漏等安全控制邏輯。

五、工程價值與長期運行優勢

從工程應用角度看，防爆音叉液位開關的價值不僅體現在“能用在危險區”，更體現在其長期運行表現：

? 檢測機理簡單，抗干擾能力強

? 與介質特性相關性低，適用范圍廣

? 輸出信號明確，便于接入 DCS / SIS

? 維護周期長，降低全生命周期成本

在強調本質安全、系統可靠和合規運行的現代工業環境中，防爆音叉液位開關已經從“可選設備”轉變?yōu)樵S多高危工藝中標準化配置的一部分。

結語

隨著工業裝置規模化、連續化和高風險化的發展趨勢不斷加深，液位檢測儀表的安全屬性正被放在與測量性能同等甚至更高的位置。防爆音叉液位開關，正是在這一趨勢下，通過成熟的振動檢測原理與嚴謹?shù)姆辣O(shè)計，為危險區域提供了一種可靠、可驗證、可長期運行的液位控制解決方案。
