一、被低估的測量點：落煤管道

　　在煤炭、電力、冶金等行業的散料輸送系統中，工程人員往往把注意力集中在料倉、煤倉或筒倉的料位測量上，而對落煤管道這一環節關注不足。但在實際運行中，落煤管道（溜煤管）恰恰是最容易出現異常的部位之一。

　　落煤管道通常連接皮帶機、篩分設備、破碎機或煤倉，承擔著煤炭從一個工段向下一個工段的過渡輸送任務。一旦該位置發生堵煤或滿管，影響并不會局限在局部，而是會迅速放大，傳導至整個系統。輕則造成輸送效率下降，重則引發皮帶打滑、設備過載甚至強制停機。因此，對落煤管道內煤料狀態進行有效監測，是保障煤炭輸送系統穩定運行的重要前提。

 二、專業上，這個測量到底叫“什么”？

　　在工程文件和現場交流中，這一測量點通常不會被稱為“連續料位測量”。更準確的說法是：

? 落煤管道料位開關檢測

? 堵煤檢測

? 滿管檢測

? 物料堆積檢測

　　其本質是一個狀態判斷問題：

　　因此，這類應用更關注“有 / 無”“通 / 堵”這一開關量信號，而不是具體的料位高度。這一點，直接決定了儀表選型的方向。

三、落煤管道工況的現實復雜性

　　從外觀上看，落煤管道只是一個簡單的鋼制管道，但其內部工況卻極為復雜。

　　首先是物料狀態的不確定性。在正常工況下，煤料以自由落體或高速滑落的方式通過管道，與探頭的接觸是瞬時且不連續的；而在異常工況下，煤料會逐漸堆積，形成穩定覆蓋。這兩種狀態之間的區別，正是儀表需要準確識別的關鍵。

　　其次是沖擊和磨損問題。煤塊在下落過程中會對管壁和探頭產生反復沖擊，尤其是塊煤比例較高時，對儀表機械強度提出了更高要求。

　　再次是粉塵和環境干擾。落煤管道內部粉塵濃度極高，環境中常伴隨振動、噪聲和溫度變化，這些因素都會對非接觸式測量方式造成干擾。

　　最后是維護條件受限。許多落煤管道位于高空、封閉或交叉位置，一旦儀表頻繁故障，維護成本和安全風險都會顯著增加。

 四、常見方案的局限性

　　在實際工程項目中，用戶曾針對落煤管道的堵煤檢測問題嘗試過多種技術路線，但在長期運行中均暴露出明顯局限。

　　例如，部分項目選用擋板式或機械擺動式料位開關。這類方案依賴機械部件的物理位移來判斷物料狀態，在實驗或短期運行中能夠?qū)崿F(xiàn)基本功能。然而在落煤管道內，煤流沖擊力大、沖擊頻率高，機械結構長期承受反復沖刷與撞擊，易出現轉軸磨損、回位不靈敏甚至卡死等問題，導致動作遲緩或失效，檢測靈敏度隨運行時間明顯下降，維護頻率高。

　　也有項目嘗試采用光電或超聲類檢測儀表。但在落煤工況下，煤塵濃度高、粒徑分布不均，且伴隨劇烈氣流擾動，光學窗口和聲波傳播路徑極易受到粉塵覆蓋和散射干擾，現場常出現信號衰減、虛假反射或回波丟失等現象，引發誤報警或漏報警。這類儀表對環境潔凈度和工況穩定性依賴較強，在煤炭輸送這一典型高粉塵、強沖擊的惡劣工況中，長期運行穩定性難以保障。

　　綜合現場運行反饋可以看出，部分檢測方案在實驗條件或輕載工況下具有可行性，但在實際落煤管道中，若無法適應高沖擊、高粉塵、連續運行等真實工況特征，往往難以實現長期、可靠的堵煤監測。

五、選型思路的轉變

　　在本案例中，用戶逐步明確了選型原則：不追求復雜功能，不追求“看得多遠”，而是優先保證長期可靠性。只要能夠穩定判斷：

? 管道是否暢通

? 是否出現持續性煤料堆積

　　即可滿足工藝需求。在這一思路下，項目最終選用了計為振棒料位開關作為落煤管道的堵煤檢測裝置。

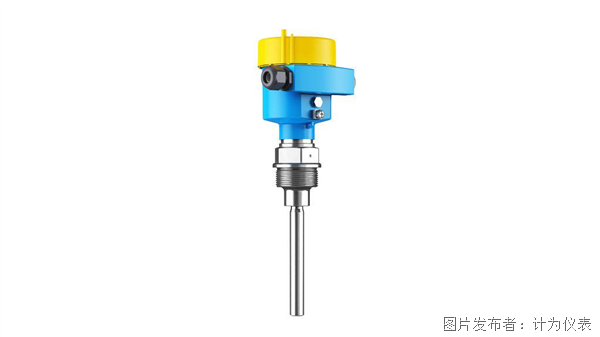

六、振棒料位開關的工作機理

 　　振棒料位開關是一種典型的接觸式料位開關。儀表通電后，振棒在內部驅動單元的作用下，以固定頻率進行機械振動。當振棒處于空氣中或僅受到瞬時煤料沖擊時，其振動狀態保持穩定，系統判定為“無堆積”。當煤料在管道內逐漸堆積，并對振棒形成持續覆蓋時，振動受到明顯阻尼，振動頻率和幅度發生變化。電子單元實時檢測這一變化，并輸出穩定的開關量信號。

　　這一原理決定了振棒料位開關不依賴介電常數、不依賴反射信號，也不受粉塵影響，非常適合煤炭類物料的檢測。

七、安裝方式與現場細節

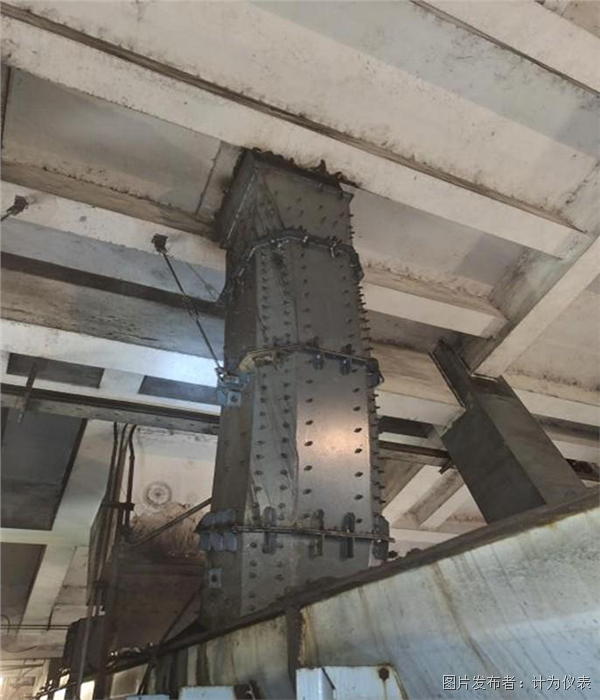

　　本項目應用于火力發電廠燃料輸煤系統皮帶機落煤管。落煤管本體采用 10 mm 鋼板結構，內襯三合一耐磨陶瓷，厚度約 25 mm，管道整體等效厚度約 35 mm，具備較強的耐磨與抗沖擊能力。

　　在該工況下，振棒料位開關安裝于落煤管道側壁。安裝位置的合理性，是保證裝置長期穩定運行的關鍵因素。

 　　一方面，安裝點需避開正常工況下煤流高速下落的主沖擊區域，以減少煤流對振棒的直接沖刷和機械沖擊；另一方面，又必須確保在發生堵煤或滿管工況時，煤料能夠及時覆蓋振棒探頭，實現可靠判斷。

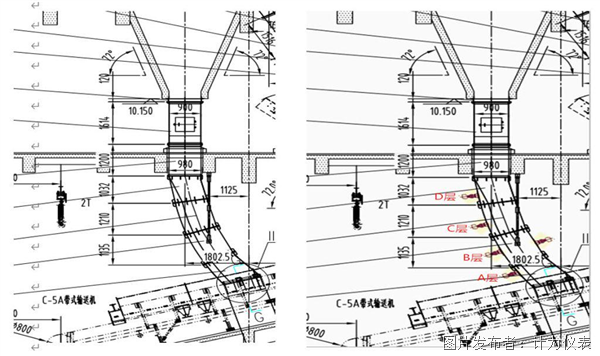

　　結合落煤管內部結構及物料運行軌跡，經現場確認，最終將安裝位置選定在易形成物料堆積的下游區域，在抗沖擊和檢測靈敏度之間取得平衡。

　　同時，對振棒伸入管道內的長度進行了多次確認，在保證堵煤工況下檢測靈敏度的同時，合理控制振棒所受機械載荷，提高整體機械壽命和運行可靠性。

　　儀表信號接入 PLC 控制系統，用于實現輸煤系統的設備聯鎖和堵煤報警，為系統安全運行提供保障。

八、客戶的實際評價

　　現場運行一段時間后，維護人員反饋，該方案在正常輸煤工況下無需頻繁干預，未出現誤動作或無故報警情況；在落煤管發生異常堆積時，能夠及時輸出穩定信號，滿足現場聯鎖和報警需求。

　　維護人員認為，該檢測方案能夠適應落煤管高沖擊、高粉塵的運行環境，在保證檢測可靠性的同時，降低了日常維護工作量，符合落煤管堵煤監測對“穩定運行、少維護、關鍵時刻有效”的實際要求。

九、結語

　　落煤管道煤料位檢測，本質上是一項以運行安全和系統穩定為目標的工程檢測任務。

　　在這一應用中，復雜算法或高分辨率測量并非核心需求，更關鍵的是對現場工況的準確理解，以及對儀表長期可靠性的有效把控。

　　計為振棒料位開關基于成熟的振動檢測原理，結構簡單、抗干擾能力強，能夠適應落煤管道高沖擊、高粉塵的運行環境，為堵煤工況提供穩定、可重復的檢測信號，是一種在工程實踐中可實施、可長期運行的解決方案。

　　在煤炭輸送系統中，一些測量點并不顯眼，但一旦檢測失效，往往會引發連鎖影響，甚至影響整條輸煤系統的連續運行。而在這類應用中，可靠性始終是最核心、也是最不可替代的指標。
